Separatore Idraulico: Funzionamento, Vantaggi e Applicazioni negli Impianti Termici

Il separatore idraulico, noto anche come compensatore idraulico, è un componente cruciale negli impianti termici moderni, progettato per ottimizzare l'efficienza energetica e garantire il corretto funzionamento dei sistemi di riscaldamento e raffrescamento. La sua funzione principale è quella di creare un disaccoppiamento idraulico tra il circuito primario, collegato al generatore di calore o freddo (come una pompa di calore o una caldaia), e il circuito secondario, che alimenta le utenze finali (radiatori, fan coil, pannelli radianti).

Esso serve, in sostanza, a bilanciare le portate d'acqua tra i diversi circuiti, migliorando l'efficienza del sistema e garantendo un funzionamento ottimale di caldaie e pompe. L'attivazione delle pompe successive porta a un aumento della portata che attraversa il generatore, e quindi delle perdite di carico da vincere, e quindi del salto di pressione tra i due collettori di mandata e ritorno. Lo scopo del separatore idraulico è proprio quello di consentire all'impianto di lavorare costantemente con Δp=0 tra i collettori, cioè nella condizione ottimale per evitare qualunque fenomeno di interferenza tra le pompe.

Come Funziona un Separatore Idraulico

Il funzionamento di un separatore idraulico si basa sulla sua capacità di separare fisicamente i flussi d'acqua tra circuito primario e secondario. Un compensatore idraulico, dunque, suddivide i diversi circuiti stabilendo un primario che abbia una portata costante, e tutti gli altri secondari, a portata variabile. Finché, dunque, è presente un separatore idraulico, si può accertare il perfetto equilibrio nel passaggio dell’acqua tra i diversi circuiti e, di conseguenza, una massima efficienza dei consumi energetici del riscaldamento.

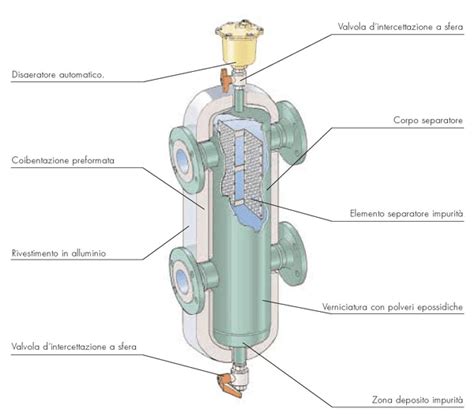

La sua struttura può svilupparsi in altezza o in lunghezza a seconda del modello scelto, con un diverso numero di attacchi in base alla tipologia di prodotto. Il compensatore idraulico è costituito da un recipiente disposto in genere in verticale, avente all'interno un'elevata area di passaggio, per cui presenta perdite di carico modeste. Nel caso in cui le portate nel circuito primario e secondario siano identiche, il compensatore idraulico non svolge alcuna funzione, mentre se una delle due correnti ha una portata superiore all'altra, grazie al compensatore idraulico una parte di tale portata viene indirizzata all'altra corrente, in modo da equilibrare le due portate.

Grazie alla presenza di opportune "griglie" all'interno dell'apparecchiatura, il compensatore idraulico funge inoltre da disareatore e da filtro per le impurità. Un separatore idraulico appartiene, per sua stessa natura, proprio ai disaeratori, ovvero quei prodotti che si occupano di eliminare aria, gas o impurità di sorta da circuiti o altri contenitori. Nel caso in cui sia dotato di una camera di decantazione, può agire anche da defangatore: in questo caso il dispositivo separa eventuali residui d’impurità che si possono depositare sul fondo del sistema.

Vantaggi dell'Installazione di un Separatore Idraulico

Avere un separatore idraulico vuol dire garantirsi la massima efficienza in termini di consumi, sicurezza dell’impianto di riscaldamento e massima longevità di tutto il sistema idraulico che alimenta i riscaldamenti dell’intera casa. Non solo, la natura multifunzione di numerosi modelli di separatori idraulici consente di avere benefici anche in termini di pulizia dei circuiti e, dunque, di ridurre l’impellenza di manodopera su tutto l’impianto.

I motivi per cui optare per un separatore idraulico sono molteplici, e tutti estremamente validi. La tranquillità che, a lungo andare, ti fa godere il tepore di casa in un modo diverso, con un’attenzione ai consumi e all’integrità di ogni aspetto di casa, compresi quello meno visibili, ma non per questo meno importanti.

Benefici Chiave

• Miglioramento dell'Efficienza Energetica: Consente all'impianto di lavorare nelle condizioni di progetto ottimali, riducendo i consumi energetici.
• Protezione del Generatore: Mantiene costante la portata nel circuito primario, a servizio del generatore (es. pompa di calore), anche quando la portata richiesta dalle utenze sul secondario varia.
• Stabilità Operativa: Favorisce una miscelazione stabile tra mandata e ritorno, garantendo che la temperatura dell'acqua che rientra nel generatore rimanga entro i limiti ottimali.
• Indipendenza dei Circuiti: Isola le pompe del circuito secondario da quelle del circuito primario, garantendo il funzionamento indipendente di ogni circuito.
• Rimozione di Aria e Fanghi: Se realizzato con camere di decantazione e valvole di sfiato, consente la rimozione di aria e fanghi dall'impianto.
• Prolungamento della Vita dell'Impianto: Riduce lo stress sui componenti e previene potenziali danni, aumentando la longevità del sistema.

Applicazioni e Casi d'Uso

Un tipico impiego del separatore idraulico è quello degli impianti di riscaldamento con più utenze, in cui a fronte di un'unica mandata di fluido caldo (tipicamente acqua) sono presenti a valle diversi circuiti, ciascuno con la propria pompa di circolazione (ad esempio possono essere presenti un circuito per il primo piano, uno per il secondo piano e un altro per il seminterrato).

L'impiego del separatore idraulico negli impianti con pompa di calore non è solo consigliabile, ma spesso indispensabile. Questo perché le pompe di calore, pur essendo dispositivi estremamente efficienti, necessitano di condizioni operative stabili in termini di portata e temperatura. Nei mesi estivi, la pompa di calore opera in modalità raffrescamento, e il ritorno di acqua eccessivamente fredda può compromettere il funzionamento della macchina.

È il caso tipico di quegli impianti in cui il secondario lavora a salto termico inferiore al primario (e deve quindi elaborare una portata maggiore per trasmettere agli ambienti la potenza generata). Alle estreme conseguenze in questo scenario le pompe di calore lavorano alla massima temperatura ma le utenze sentono comunque freddo a causa di un inefficiente scambio termico dovuto all’abbassamento di temperatura.

È il caso tipico di quegli impianti in cui il secondario lavora a salto termico superiore al primario (e deve quindi elaborare una portata inferiore per trasmettere agli ambienti la potenza generata). Sulle tabelle con i dati tecnici delle unità sono sempre riportate le portate d’acqua nominali per ognuno dei servizi disponibili (condizionamento/riscaldamento/ACS) e la relativa potenza disponibile. La cosa migliore è quindi dimensionare le utenze per lavorare con lo stesso salto termico previsto sui generatori, eventualmente allestendo circolatori d’impianto distinti per la stagione invernale e per quella estiva qualora le portate d’acqua nelle due stagioni fossero sensibilmente diverse.

La temperatura minima in ingresso alle unità destinate alla produzione di acqua calda, in condizioni di transitorio sono ammesse temperature inferiori. Il setpoint richiesto può essere impostato o sulla temperatura di mandata o su quella di ritorno, e di queste è quella di ritorno che determina la condizione di termostatazione limite sulla macchina, e quindi l’impossibilità di proseguire il servizio di riscaldamento o di produzione dell’acqua calda sanitaria fino a quando la temperatura non scenda nuovamente sotto tale massimo. È quindi particolarmente importante che l’impianto garantisca per quanto possibile che la temperatura di ritorno non superi il valore previsto, e che quindi sia in grado di garantire un sufficiente scambio termico rispetto al salto termico di 10°C con cui operano le unità.

Dimensionamento e Installazione

La cosa migliore è utilizzare modelli già progettati e collaudati da apposite ditte specializzate, dimensionati in base alla portata da elaborare e provvisti, nel caso, di appositi dispositivi atti ad evitare la miscelazione dei flussi. Il dimensionamento del separatore idraulico deve basarsi sulla portata volumetrica necessaria lato generatore. Per garantire un’efficace separazione, è consigliabile che la distanza verticale tra gli attacchi del separatore sia almeno 3,5 volte il diametro interno.

Un errore frequente nella progettazione è quello di sovradimensionare il separatore idraulico, adottando diametri troppo elevati rispetto alla portata effettiva. Uno scarso effetto di separazione si verifica se la velocità del fluido è troppo bassa, la miscelazione tra mandata e ritorno è insufficiente, e si riduce l’effetto di stabilizzazione termica.

Il separatore idraulico è un componente tecnico strategico negli impianti con pompa di calore, essenziale per garantire stabilità, efficienza e lunga durata del sistema. Tuttavia, è fondamentale evitare il sovradimensionamento del separatore idraulico, che può comportare disfunzioni idrauliche, inefficienze e costi inutili.

NOTE:

• Attenersi sempre alle normative locali o nazionali in vigore per lo specifico caso in esame.
• Tutte le parole che figurano sottolineate sono collegamenti ad altri contenuti, che non saranno quindi disponibili qualora il documento venga stampato.
• I presenti contenuti hanno carattere di indicazione tecnica. Non sono quindi da intendersi quali indicazioni esecutive.
