Questo manuale di officina fornisce informazioni dettagliate per la manutenzione e la riparazione della KTM Freeride 250 R, un modello di motocicletta off-road noto per le sue prestazioni e capacità fuoristrada. Il manuale è stato preparato per assistere i proprietari e i tecnici nell'esecuzione di varie operazioni di manutenzione e riparazione, garantendo che la moto rimanga in condizioni ottimali.
Informazioni Generali sul Modello

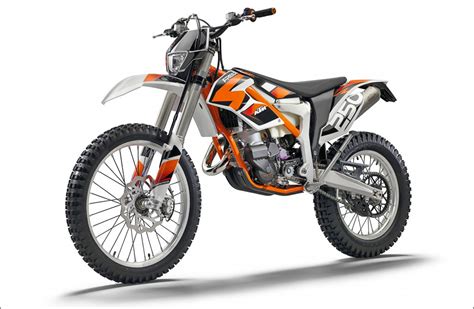

La KTM Freeride 250 R è stata rilasciata nel 2015 ed è progettata specificamente per l'uso fuoristrada. Questo modello è equipaggiato con un motore da 250cc che offre una potenza adeguata per la guida su terreni accidentati. Il motore è stato progettato per essere affidabile ed efficiente, garantendo prestazioni costanti e fluide.
Il telaio della KTM Freeride 250 R è costruito con materiali di alta qualità, il che ne assicura la durabilità e la stabilità durante le avventure fuoristrada. Il design compatto e leggero della motocicletta la rende agile e facile da manovrare su diversi tipi di terreno. Il sistema di sospensioni è specificamente ingegnerizzato per la guida fuoristrada, offrendo un'eccellente trazione e assorbimento degli urti, permettendo al pilota di mantenere il controllo e la stabilità anche in condizioni difficili.
Per una maggiore sicurezza, la KTM Freeride 250 R è dotata di sistemi frenanti all'avanguardia, che garantiscono una frenata efficiente e reattiva, riducendo il rischio di incidenti. La motocicletta presenta una posizione di seduta comoda ed ergonomica, che consente al pilota di avere un migliore controllo e comfort durante i lunghi tragitti.
Specifiche Tecniche Principali (Modello 2015)
| Marca | KTM |
|---|---|
| Modello | Freeride 250 R |
| Anno | 2015 |
| Tipo di prodotto | Motocicletta |
| Lingua del manuale | Inglese |
| Tipo di file | Manuale utente (PDF) |
Manutenzione e Interventi
Questo manuale copre una vasta gamma di procedure di manutenzione e riparazione, tra cui:
Sospensioni
Forcella
La regolazione dell'ammortizzazione in compressione della forcella è fondamentale per il comportamento delle sospensioni. Gli interventi includono:
- Rimozione dei tappi di protezione.
- Regolazione delle viti di ammortizzazione (situate all'estremità inferiore degli steli della forcella).
- Pulizia dei parapolvere degli steli della forcella.
- Rimozione e smontaggio degli steli della forcella, compreso il drenaggio dell'olio e lo smontaggio del gruppo stelo-pistone.
- Misurazione del diametro esterno dello stelo interno per verificarne l'integrità.
- Assemblaggio del supporto di compressione, inclusi il montaggio degli O-ring e delle guarnizioni.
- Assemblaggio degli steli della forcella, inclusi il montaggio delle boccole scorrevoli e il riscaldamento del tubo esterno.
Ammortizzatore Posteriore
La manutenzione dell'ammortizzatore posteriore comprende diverse operazioni:
- Regolazione dell'ammortizzazione in compressione ad alta velocità e in estensione.
- Controllo del precarico statico della molla.
- Rimozione e smontaggio dell'ammortizzatore, inclusa la depressurizzazione del serbatoio e lo smontaggio del pistone e dei pacchi lamellari.
- Smontaggio del gruppo anello di tenuta.
- Assemblaggio del gruppo anello di tenuta, inclusa la lubrificazione degli O-ring e delle guarnizioni.
- Riempimento e spurgo dell'ammortizzatore.
- Riempimento dell'ammortizzatore con azoto.
Avvertenza: Lo smontaggio di parti sotto pressione può causare infortuni. L'ammortizzatore è riempito con azoto ad alta densità. Attenersi scrupolosamente alle descrizioni fornite.
Ruote
La manutenzione delle ruote include:
- Controllo della pressione dell'aria degli pneumatici. Si raccomanda una pressione tra 12-15 psi per l'uso fuoristrada e 28-32 psi per l'uso su strada.
- Controllo delle condizioni degli pneumatici.
- Controllo dei dischi freno.
Motore
Le procedure relative al motore includono:
- Rimozione e installazione del motore.
- Smontaggio del motore.
Frizione
Le operazioni sulla frizione sono descritte in dettaglio, inclusi smontaggio e montaggio.
Telaio
Per il telaio sono previste le seguenti operazioni:
- Rimozione e installazione della protezione motore.
Manubrio e Comandi
La sezione dedicata al manubrio e ai comandi copre:
- Posizionamento del manubrio, con possibilità di quattro diverse configurazioni.
- Controllo del passaggio del cavo dell'acceleratore.
- Regolazione del gioco del cavo dell'acceleratore.
Impianto di Scarico
Viene descritta la procedura per la rimozione del silenziatore principale.
Basic ENDURO training #3 - KTM Freeride 250 R
Domande Frequenti (FAQ)
Qui di seguito sono riportate alcune delle domande più frequenti riguardo alla KTM Freeride 250 R:
Manutenzione Generale
- Ogni quanto cambiare l'olio motore? Si raccomanda di cambiare l'olio motore ogni 15-20 ore di utilizzo o almeno una volta all'anno, a seconda di quale condizione si verifichi prima. Per la maggior parte dei motori KTM, l'olio va cambiato ogni 6000 chilometri (circa 4000 miglia).
- Ogni quanto sostituire il filtro dell'olio? Un filtro dell'olio deve essere sostituito ogni 6000 chilometri (circa 4000 miglia) per la maggior parte dei motori.
- Come pulire e oliare il filtro dell'aria? Il filtro dell'aria dovrebbe essere pulito e oliato regolarmente. Si consiglia di farlo ogni 5-10 ore di utilizzo o ogni volta che si nota che è intasato da sporco o detriti.
- Come rimuovere la ruggine? Immergere la parte arrugginita nell'aceto per 24 ore, quindi rimuovere la ruggine con una spazzola metallica o carta di alluminio.
Pneumatici e Sospensioni
- Qual è la pressione consigliata per gli pneumatici? Per la guida fuoristrada, si consiglia una pressione tra 12-15 psi. Per l'uso su strada, la pressione consigliata è tra 28-32 psi. Per il modello 2016, la pressione consigliata è di 18 psi per l'anteriore e 20 psi per il posteriore.
- Come regolare le sospensioni? Consultare il manuale d'uso per istruzioni dettagliate sulla regolazione delle sospensioni in base al peso, allo stile di guida e alle condizioni del terreno. Piccole regolazioni all'ammortizzazione in compressione e in estensione possono influenzare notevolmente la maneggevolezza della moto. Per il modello 2016, individuare le manopole di regolazione del ritorno e della compressione sulle forcelle e sullo smorzatore. Girando in senso orario si aumenta l'ammortizzazione, girando in senso antiorario si diminuisce.
Carburante e Avviamento
- Differenza tra benzina E10 e E5? La benzina E10 contiene fino al dieci per cento di etanolo, mentre la E5 ne contiene meno del cinque per cento.
- Problemi di avviamento? Assicurarsi che il rubinetto del carburante sia su 'ON', controllare il livello del carburante, che l'interruttore di emergenza sia su 'ON' e che la leva della frizione sia completamente inserita prima di tentare l'avviamento. Se il problema persiste, consultare un professionista.
Olio Motore
- Tipo e capacità dell'olio motore? L'olio motore consigliato è un olio sintetico per moto di alta qualità 10W-50. La capacità dell'olio varia, ma solitamente si attesta tra 1.1 e 1.2 litri. Fare sempre riferimento al livello dell'olio sul misuratore o vetro di controllo.
Conversioni
- Come convertire miglia in chilometri? 1 miglio equivale a 1,609344 chilometri e 1 chilometro equivale a 0,62137119 miglia.
Informazioni sul Manuale
Il manuale è disponibile in diverse lingue, tra cui Inglese (per il modello 2015) e Italiano (per il modello 2016). È stato valutato da diversi utenti con un punteggio medio elevato, indicando la sua utilità e completezza.
Nota: KTM non si assume alcuna responsabilità per opzioni di consegna, deviazioni da illustrazioni e descrizioni, nonché errori di battitura e altri errori. Gli schemi non sono contrattuali.
