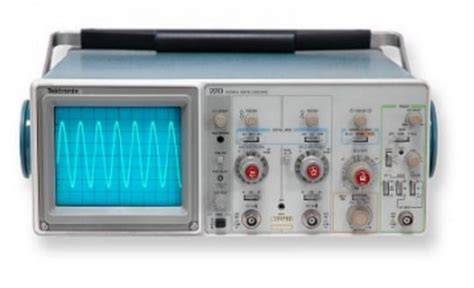

L'oscilloscopio è uno strumento di misura fondamentale nel campo dell'elettronica, indispensabile per acquisire, elaborare, visualizzare e analizzare le forme d'onda dei segnali elettronici. Esso permette di rappresentare graficamente l'andamento di grandezze elettriche, come tensione e corrente, nel tempo. L'asse verticale (Y) del grafico visualizza il valore della grandezza misurata, mentre l'asse orizzontale (X) rappresenta il tempo.
Tipologie di oscilloscopi
Gli oscilloscopi si dividono in due categorie principali: analogici e digitali. Entrambe le tipologie rispondono a diverse esigenze, offrendo strumenti adatti sia per applicazioni semplici che per analisi complesse.
Oscilloscopi Digitali (DSO - Digital Storage Oscilloscope)
Gli oscilloscopi digitali standard, noti anche come DSO, sono dotati di memoria, consentendo di memorizzare forme d'onda e rivederle per un periodo di tempo. Integrano funzionalità avanzate per elaborazioni dettagliate e funzionano a basso consumo energetico grazie alla tecnologia LCD e ai processori veloci. Inoltre, mostrano i dati di misurazione con elevata precisione.
Oscilloscopi a Dominio Misto (MDO - Mixed Domain Oscilloscope)
Questi strumenti permettono analisi sia nel dominio del tempo che della frequenza, rendendoli utili per visualizzazioni complesse e analisi spettrali.
Oscilloscopi a Segnale Misto (MSO - Mixed Signal Oscilloscope)
L'MSO combina le funzioni di un oscilloscopio con quelle di un analizzatore logico, rendendolo ideale per l'analisi di segnali digitali multipli. Sono oscilloscopi digitali dotati di ingressi sia analogici che digitali. I canali digitali possono essere configurati per famiglie logiche specifiche come TTL e CMOS.
Oscilloscopi Portatili
Progettati per la manutenzione sul campo, gli oscilloscopi portatili sono leggeri, robusti e alimentati a batteria, offrendo grande flessibilità operativa. Sono paragonabili ai dispositivi più grandi in termini di potenza e sono apprezzati dai tecnici per l'assistenza sul campo o per la manutenzione di macchinari complessi in capannoni e siti di produzione.
Oscilloscopi a Memoria Digitale (DPO - Digital Phosphor Oscilloscope)
Dotati di un display a fosfori, questi oscilloscopi garantiscono un'alta precisione nella rappresentazione delle forme d'onda.
Oscilloscopi Analogici

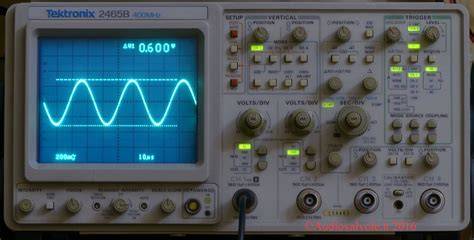

Gli oscilloscopi analogici sono generalmente più grandi e ingombranti rispetto ai loro omologhi digitali. Presentano svantaggi come errori ortogonali, sfocatura dei bordi ed errori di linearità. Tuttavia, offrono un prezzo più conveniente per questa tipologia di dispositivo e la deflessione capacitiva del fascio di elettroni è facilmente controllabile su ampi intervalli di frequenza.
Oscilloscopio CCD
Questo tipo di oscilloscopio è dotato di un piccolo tubo a fascio di elettroni per generare un'immagine schermata su un sensore CCD posto all'interno del tubo. Il tubo è estremamente compatto e permette il funzionamento nell'intervallo GHz. L'oscilloscopio CCD non ha una distanza di rilevamento definita e il suo monitor visualizza direttamente l'immagine.
Caratteristiche tecniche da considerare
Prima di acquistare un oscilloscopio, è essenziale valutare attentamente le proprie necessità. Si dovrebbe considerare cosa si intende misurare e se il dispositivo sarà utilizzato prevalentemente in postazione fissa o in mobilità.
Velocità di Campionamento
La velocità di campionamento determina la risoluzione e la precisione della misurazione. Indica quanti punti di una forma d'onda vengono acquisiti e memorizzati dall'oscilloscopio. Una maggiore velocità di campionamento si traduce in un grafico più dettagliato e preciso. Si consiglia di scegliere una frequenza di campionamento almeno cinque volte superiore alla frequenza del segnale in ingresso.
Numero di Canali
Gli oscilloscopi dispongono di un numero variabile di canali, solitamente fino a quattro, per permettere la visualizzazione e il confronto simultaneo di più segnali. La flessibilità e la precisione dei canali sono fondamentali. È possibile scegliere tra ingressi analogici e digitali.
Larghezza di Banda
La larghezza di banda definisce la frequenza massima dei segnali che il dispositivo può acquisire in modo accurato. Deve essere selezionata in base all'applicazione specifica. Per segnali analogici, la larghezza di banda dovrebbe essere almeno tre volte superiore alla frequenza massima del segnale; per segnali digitali, almeno cinque volte superiore. Ad esempio, per misurare segnali con una frequenza di clock massima di 100 MHz, l'oscilloscopio dovrebbe avere una larghezza di banda di almeno 500 MHz. Alcuni oscilloscopi dotati di processore di segnale digitale (DSP) permettono di selezionare diverse larghezze di banda per adattarle al circuito in esame.
Profondità di Memoria
La profondità di memoria dell'oscilloscopio definisce la quantità di memoria disponibile per la registrazione dei segnali. Indica il numero di punti memorizzabili durante una registrazione completa. Una maggiore profondità di memoria consente registrazioni di segnale più lunghe e dettagliate, ed è direttamente collegata alla velocità di campionamento: per mantenere un'elevata velocità di campionamento su periodi prolungati, è necessaria una memoria ampia.
Funzionalità di Misurazione e Triggering
Le funzioni di misurazione automatica semplificano l'analisi dei grafici, rilevando e visualizzando automaticamente i valori desiderati. Il trigger è una funzione essenziale per ottenere un'immagine stabile di segnali periodici. L'oscilloscopio riconosce uno stato definito e ripetitivo del segnale e controlla il fascio di conseguenza. Esistono modalità trigger automatiche, hardware e software, oltre a forme speciali come il "Visual Triggering", che consente di definire aree di blocco e passaggio sul grafico. Dispositivi di alta qualità offrono anche caratteristiche pratiche come ritardi di trigger o una seconda base temporale per impostazioni di trigger complesse.
Oscilloscopio LA GUIDA DEFINITIVA e SEMPLICE #2 Scala Tensione, Tempo e Trigger - Elettronica
Connettività e Interfacce
I requisiti di connettività dipendono dall'uso specifico dell'oscilloscopio. Dispositivi di fascia alta offrono maggiori opzioni per la valutazione, la trasmissione e la memorizzazione dei dati. L'acquisto di un cavo di collegamento (solitamente USB) e dei relativi driver è spesso vantaggioso per connettere il dispositivo a un PC o a dispositivi mobili.
Sonde

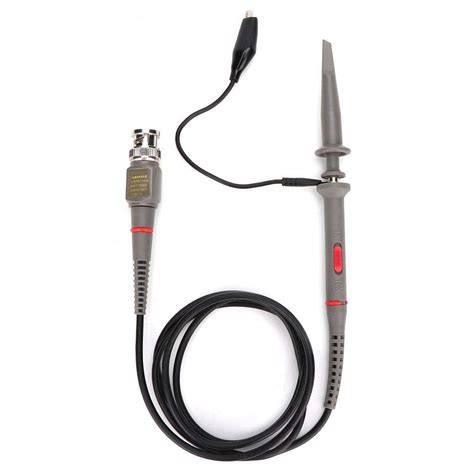

Le sonde rilevano i valori di misurazione all'oggetto di interesse e li trasmettono come segnale all'oscilloscopio. È possibile scegliere tra sonde attive e passive. Le sonde passive sono economiche, robuste e hanno un impatto ridotto sul risultato della misurazione, specialmente a basse frequenze. Esistono vari tipi di sonde, come quelle portatili o quelle a saldare per misurazioni dirette alla sorgente del segnale. Spesso, un oscilloscopio viene fornito con almeno una sonda adatta.
Marche e Qualità
Il nostro catalogo include prodotti dei migliori marchi del settore, come RS PRO, Teledyne LeCroy, Keysight Technologies e Tektronix. Questi brand sono rinomati per l'alta qualità e l'affidabilità delle loro soluzioni, adatte sia a professionisti che a utenti in ambito educativo o industriale.
Calibrazione e Certificazioni
La calibrazione degli strumenti di misura è fondamentale per garantirne l'accuratezza. L'ente di certificazione tedesco (DAkkS) garantisce la qualità e l'affidabilità delle misurazioni industriali. I risultati di calibrazione ottenuti in laboratori riconosciuti hanno la massima affidabilità. Esistono inoltre leggi, norme e direttive specifiche per settori come quello farmaceutico (CFR, GMP), alimentare (HACCP) e automobilistico (VDA, QS9000, ISO TS 16949).
