La presente analisi si concentra sulla corretta installazione e gestione delle valvole termostatiche in impianti di riscaldamento centralizzati, in particolare quelli che presentano un sistema a vaso aperto. Verranno esaminati i problemi comuni, le soluzioni tecniche e i componenti Caleffi che possono ottimizzare il funzionamento dell'impianto.
Caratteristiche della Valvola Termostatizzabile Caleffi
La valvola termostatizzabile Caleffi è progettata per essere predisposta per comandi termostatici ed elettrotermici, offrendo flessibilità nell'integrazione con sistemi di regolazione avanzati. La finitura cromata conferisce un aspetto estetico curato, mentre gli attacchi a squadra la rendono adatta per tubi in rame, plastica semplice e multistrato.
Le specifiche tecniche di questo prodotto includono:
- Pressione massima d'esercizio: 10 bar
- Campo di temperatura: 5 ÷ 100°C
Analisi di un Impianto Centralizzato con Vaso Aperto
Durante la riqualificazione di un impianto centralizzato condominiale, è emerso un caso specifico in cui il sistema secondario è rimasto a vaso aperto, nonostante la presenza di uno scambiatore tra il primario e il secondario. L'installazione di valvole termostatiche con attuatori elettronici e ripartitori di calore su colonne montanti ha portato a problematiche, come appartamenti con numerosi radiatori, di cui alcuni risultavano freddi.
Problematiche riscontrate:
- Radiatori freddi in alcuni appartamenti.
- Possibile accumulo di sporcizia o sacche d'aria a freddo.
- Sbilanciamenti dell'impianto non preventivati.
È stata considerata l'ipotesi di un lavaggio dell'impianto con un prodotto specifico ("X400" della "Sentinel") per affrontare questi inconvenienti.

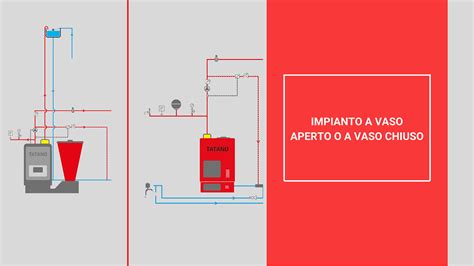

Considerazioni sul Funzionamento degli Impianti a Vaso Aperto con Pompe di Circolazione
Una delle criticità emerse riguarda il comportamento degli impianti a vaso aperto quando vengono utilizzati con pompe di circolazione. Si è osservato che il livello dell'acqua nella rete può variare quando la pompa è in funzione. Questo tipo di configurazione, sebbene fosse comune negli impianti a circolazione naturale, non è sempre ottimale per gli impianti con pompa.
La posizione relativa tra il vaso di espansione e il circolatore riveste un'importanza fondamentale. In un impianto pre-intervento, con il vaso a valle della pompa, la pressione idrostatica poteva limitare il corretto funzionamento, causando problemi di aria negli ultimi piani. La modifica del collegamento del tubo di sicurezza/carico a monte del circolatore ha alterato le pressioni in gioco, rendendo la pressione idrostatica un valore minimo anziché massimo.
Discussione tecnica:
- La differenza di quota tra il vaso e il radiatore più in alto è un fattore critico.
- A circolazione naturale, gli impianti a vaso aperto funzionano generalmente bene.
- Con pompe di circolazione, è necessario adottare accorgimenti specifici.
- La circolazione naturale potrebbe verificarsi attraverso la rete di sfogo aria, confluendo verso il vaso di espansione o negli appartamenti adiacenti.
Si pone la questione se l'assenza di regolatori di delta-P alla base delle colonne possa contribuire ai problemi di sbilanciamento, anche se prima dell'intervento non si verificavano.
Componentistica Caleffi per la Gestione degli Impianti Idrotermosanitari
Caleffi si posiziona come leader nella produzione di componenti per impianti di riscaldamento, condizionamento e idrosanitari, offrendo prodotti certificati che mirano a massimizzare l'efficienza energetica e la sicurezza operativa.
Le Soluzioni Caleffi più richieste includono:
- Trattamento Acqua: Defangatori magnetici (Serie DIRTMAG, XS) e disaeratori (DISCAL) per proteggere caldaie e pompe di calore da impurità, sabbia e magnetite.
- Regolazione: Riduttori di pressione, valvole miscelatrici e gruppi di riempimento automatico per garantire stabilità e controllo del sistema.
- Sicurezza: Valvole di sicurezza, valvole di sfogo aria (Jolly) e vasi di espansione per la protezione dell'impianto.
Protezione dello scambiatore di calore:

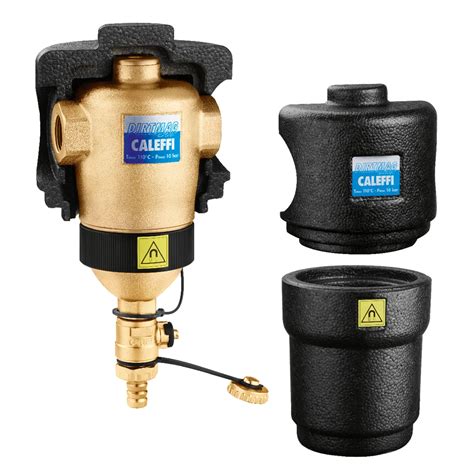

Le moderne caldaie a condensazione e le pompe di calore sono particolarmente sensibili alle impurità presenti nell'acqua. L'installazione di un Defangatore Magnetico Caleffi, posizionato sul ritorno dell'impianto, è fondamentale per separare le impurità tramite un magnete e una rete interna, prevenendo danni e costose riparazioni allo scambiatore.
Gestione della pressione dell'acqua:
In caso di "colpi d'ariete" o gocciolamenti dalla valvola di sicurezza, i Riduttori di Pressione Caleffi sono indicati per mantenere la pressione dell'acqua stabile (solitamente a 3 bar), proteggendo così elettrodomestici e tubature dalle fluttuazioni della rete esterna.
Certificazione e Qualità "Made in Italy"
Tutti i prodotti Caleffi sono progettati e realizzati in Italia, garantendo materiali conformi alle normative europee più stringenti, come ottone a basso piombo e plastiche resistenti alle alte temperature. L'eccellenza nella componentistica idrotermosanitaria si traduce in affidabilità e durata nel tempo.
In sintesi, la scelta di componenti Caleffi rappresenta un investimento nella longevità e nell'efficienza dell'impianto di riscaldamento, anche in contesti complessi come quelli degli impianti a vaso aperto con pompe di circolazione.
