Introduzione agli Impianti Solari Termici a Vaso Aperto
Gli impianti solari termici a vaso aperto rappresentano una soluzione semplice ed economica per la produzione di acqua calda sanitaria, particolarmente diffusa nei climi temperati e nelle zone mediterranee. A differenza degli impianti a vaso chiuso, questi sistemi operano a pressione atmosferica, con il fluido termovettore a contatto diretto con l'aria all'interno di un apposito vaso di espansione.
La principale caratteristica distintiva di un impianto a vaso aperto è l'assenza di pressurizzazione nel circuito. Il fluido termovettore, che può essere acqua pura o una miscela con additivi antigelo, è contenuto in un serbatoio di espansione che non è sigillato, bensì aperto all'atmosfera. Questa configurazione offre alcuni vantaggi intrinseci, come una maggiore sicurezza operativa e una manutenzione generalmente semplificata.
Principio di Funzionamento e Componenti Chiave

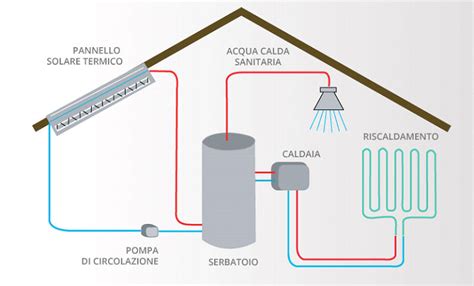

Il principio di funzionamento di un impianto solare termico a circolazione naturale, spesso associato ai sistemi a vaso aperto, si basa sulla convezione. L'acqua fredda entra nel serbatoio, gestita da una centralina di gestione che apre un'elettrovalvola. Un sensore di carico blocca il riempimento una volta che il serbatoio è pieno. L'acqua viene poi riscaldata all'interno dei collettori solari (spesso tubi sottovuoto o pannelli piani), dove il calore catturato dai raggi solari viene trasferito al fluido. L'acqua riscaldata, essendo meno densa, tende a salire e a depositarsi nella parte superiore del serbatoio coibentato, mantenendo così il calore accumulato.
Quando si apre un rubinetto per l'utilizzo di acqua calda, questa esce per gravità. La pressione dell'acqua erogata dipende dal dislivello tra il pannello solare e il rubinetto stesso; un dislivello di circa 10 metri corrisponde a una pressione di una atmosfera. Nei casi in cui sia necessaria una pressione maggiore, è possibile installare un'apposita autoclave.
Il Vaso di Espansione: Cuore del Sistema a Vaso Aperto

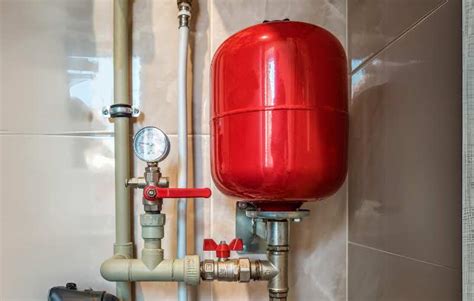

Il vaso di espansione è un componente fondamentale nei sistemi a vaso aperto. Esso compensa le variazioni di volume del fluido termovettore dovute ai cambiamenti di temperatura. In un impianto a circolazione naturale, il vaso di espansione è tipicamente posizionato nella parte più alta dell'impianto, sopra il bollitore o comunque al di sopra dei collettori solari. Questo posizionamento garantisce che eventuali eccessi di fluido o vapore possano defluire liberamente verso il vaso.
Un vaso di espansione aperto è un serbatoio che comunica direttamente con l'atmosfera. La sua funzione è quella di accogliere l'espansione del fluido quando questo si riscalda, evitando così un aumento eccessivo della pressione nel circuito. In caso di raffreddamento, il fluido si contrae e viene reimmesso nel circuito dal vaso. Il volume del vaso deve essere adeguatamente calcolato in base alla quantità di fluido, alla temperatura massima raggiungibile e al tipo di fluido termovettore utilizzato.
Un controllo periodico del vaso di espansione è necessario per verificare l'assenza di ostruzioni, perdite o corrosione. La manutenzione di questo componente è essenziale per garantire la sicurezza, l'efficienza e la durata dell'impianto solare termico.
Tipologie e Applicazioni degli Impianti a Vaso Aperto
Esistono diverse configurazioni di impianti solari termici che possono operare a vaso aperto. Una configurazione comune prevede l'utilizzo di tubi sottovuoto, all'interno dei quali circola l'acqua che verrà poi utilizzata dalle utenze. In questo caso, il vaso aperto è integrato nell'accumulo.
Nel caso di impianti che utilizzano acqua come fluido termovettore in assenza di rischio gelo, o dove lo svuotamento dei pannelli avviene solo a temperature inferiori a 0°C, l'eventuale eccesso di calore o la creazione di vapore si ricondensano nel serbatoio di accumulo. Le perdite di fluido, e quindi la necessità di reintegro, sono generalmente minime e non comportano elevate incrostazioni. Un vantaggio significativo dei sistemi a vaso aperto è proprio la possibilità di svuotare i pannelli, una caratteristica particolarmente utile in caso di temperature prossime allo zero.
È importante distinguere tra impianti a vaso aperto e impianti a vaso chiuso. Mentre il vaso aperto opera a pressione atmosferica, il vaso chiuso è un sistema pressurizzato che utilizza una membrana elastica per compensare le variazioni di volume del fluido. Sebbene il vaso chiuso possa offrire vantaggi in termini di integrazione con impianti esistenti o in determinate condizioni operative, il vaso aperto è spesso preferito per la sua semplicità, sicurezza e minori costi di installazione e manutenzione, soprattutto in contesti residenziali.
Un esempio di applicazione è il sistema solare termico a circolazione naturale, dove l'acqua fredda entra nel serbatoio e viene riscaldata nei pannelli sottovuoto. L'acqua calda sale nel serbatoio isolato, mantenendo il calore. L'erogazione dell'acqua calda avviene per caduta, con pressione dipendente dal dislivello. L'integrazione con una resistenza elettrica o con sistemi di riscaldamento tradizionali (caldaia, termo camino) è possibile per garantire la disponibilità di acqua calda anche in assenza di sole o in periodi di elevata richiesta.
Vantaggi e Svantaggi del Vaso Aperto
Vantaggi:
- Semplicità costruttiva: Minor numero di componenti e complessità rispetto ai sistemi a vaso chiuso.
- Costi ridotti: Generalmente più economici sia in fase di acquisto che di installazione.
- Sicurezza operativa: L'assenza di pressione riduce il rischio di rotture o perdite catastrofiche.
- Manutenzione semplificata: Minori controlli periodici richiesti rispetto ai sistemi pressurizzati.
- Svuotamento dei pannelli: Possibilità di svuotare il circuito per prevenire il gelo o durante periodi di inutilizzo prolungato.
- Minori incrostazioni: La bassa pressione e la temperatura controllata (spesso non superiore a 80°C) limitano la formazione di calcare.
Svantaggi:
- Pressione dell'acqua sanitaria: Può essere bassa se l'impianto funziona per gravità e il dislivello è limitato, richiedendo l'uso di un'autoclave.
- Posizionamento vincolato: Il vaso di espansione deve essere installato nel punto più alto dell'impianto, il che può comportare vincoli architettonici o estetici.
- Rischio di contaminazione: Essendo aperto all'aria, vi è un potenziale rischio di contaminazione del fluido termovettore se non adeguatamente gestito.
- Minore efficienza in climi freddi: Se non integrato con sistemi di protezione dal gelo o resistenze elettriche, può essere meno performante in zone con temperature rigide.
- Perdite di calore: Il serbatoio di espansione, essendo a contatto con l'ambiente, può subire maggiori dispersioni termiche se non adeguatamente isolato.
Considerazioni sulla Conversione da Vaso Aperto a Vaso Chiuso
La decisione di convertire un impianto solare termico da vaso aperto a vaso chiuso è complessa e presenta diversi pro e contro. Uno dei motivi principali per cui si considera tale conversione è la necessità di adeguarsi a normative più recenti o di migliorare l'efficienza e la gestione dell'impianto.
Tra i contro della conversione, spicca l'occupazione di spazio. Un vaso chiuso, specialmente se installato in una centrale termica al piano terra, tende ad occupare più spazio rispetto a un vaso aperto posizionato in quota. Inoltre, la trasformazione può comportare costi aggiuntivi e la necessità di ottenere nuove certificazioni o collaudi, come il libretto matricolare secondo le normative vigenti.
D'altra parte, un impianto a vaso chiuso può offrire una maggiore flessibilità di installazione, non richiedendo necessariamente il posizionamento nel punto più alto dell'impianto. La pressurizzazione controllata può garantire una migliore distribuzione del calore e una maggiore efficienza in determinate condizioni operative. Tuttavia, è fondamentale valutare attentamente se la conversione sia realmente necessaria, considerando che un impianto a vaso aperto ben funzionante e correttamente manutenuto può offrire sicurezza e affidabilità per molti anni, senza richiedere oneri di collaudo aggiuntivi.
In alcuni casi, la conversione a vaso chiuso può essere inevitabile, ad esempio se l'impianto a vaso aperto esistente non è conforme alle normative attuali o se si verificano problemi di sicurezza o manutenzione legati al suo design. La normativa R2009, ad esempio, impone requisiti più stringenti per gli impianti a vaso aperto, richiedendo un secondo tubo di carico-circolazione distinto, il che può rendere la trasformazione a vaso chiuso una soluzione più pratica.
Integrazione con Altri Sistemi di Riscaldamento
Gli impianti solari termici a vaso aperto possono essere efficacemente integrati con altri sistemi di riscaldamento, come caldaie a gas, termo caminetti o stufe a pellet. Questa integrazione permette di garantire la disponibilità di acqua calda sanitaria anche durante i periodi di scarsa insolazione o di elevata richiesta.
Il collegamento avviene tipicamente tramite una valvola deviatrice. Questa valvola viene tarata a una determinata temperatura (ad esempio, 40°C). Se l'acqua proveniente dal pannello solare ha una temperatura uguale o superiore a quella impostata, viene immessa direttamente nel circuito di casa. Altrimenti, se l'acqua è più fredda, la valvola deviatrice la indirizza verso la caldaia, il termo camino o la stufa a pellet per essere riscaldata ulteriormente.
Inoltre, molti kit solari termici a vaso aperto includono una resistenza elettrica integrata nel boiler. Questa resistenza può essere attivata manualmente o automaticamente dalla centralina di gestione per mantenere l'acqua a una temperatura desiderata, fungendo da backup in caso di mancato apporto solare o di picchi di domanda.
