La radiazione solare, fonte di energia gratuita e inesauribile, può essere sfruttata per la produzione di calore attraverso gli impianti solari termici. Questi sistemi sono particolarmente efficaci nei mesi più soleggiati, da aprile a settembre in Italia, sebbene la loro efficienza possa variare in base alle zone climatiche e alle temperature stagionali.
Esistono diverse tipologie di pannelli solari termici, ognuno progettato per ottimizzare la cattura e la trasmissione del calore solare:
Tipologie di Pannelli Solari Termici
Pannelli Solari Piani e Vetrazzi
Questi pannelli sono costituiti da una lastra metallica di colore nero, la cui funzione è quella di assorbire il calore solare senza rifletterlo. Il calore viene poi scambiato con un liquido (acqua o fluido termovettore antigelo) che scorre all'interno di una serpentina metallica.
Pannelli a Tubi Sottovuoto
In questa configurazione, la serpentina contenente il fluido termovettore è inserita all'interno di tubi sottovuoto. Il vuoto parziale ottimizza la cattura della radiazione solare, stabilizza la resa energetica e riduce significativamente la dispersione di calore.
Entrambe le tipologie di pannelli possono funzionare attraverso due principali sistemi di circolazione del fluido all'interno del circuito:
Sistemi di Circolazione

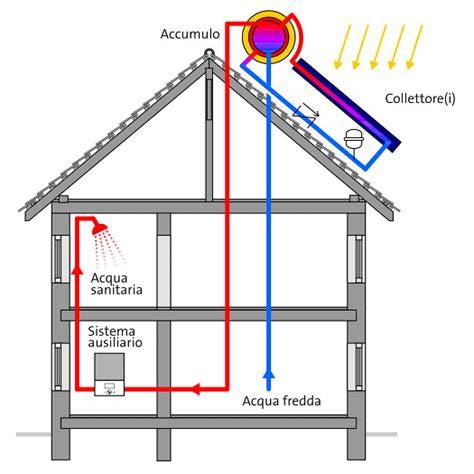

Impianto a Circolazione Naturale
Questo sistema sfrutta il principio della convezione dei liquidi. Quando una porzione di liquido viene riscaldata dal sole, la sua densità diminuisce, portandola a salire verso l'alto. Il liquido circostante, più freddo e denso, scende per gravità, sostituendo il liquido caldo e spingendolo ulteriormente verso l'alto. Per garantire questo naturale movimento, il boiler (serbatoio di accumulo) deve essere posizionato al di sopra dei pannelli solari, tipicamente sul tetto dell'edificio.
Gli impianti a circolazione naturale sono particolarmente adatti per la produzione di acqua calda sanitaria e, in misura minore, per il riscaldamento ambientale in abitazioni di piccole dimensioni. Possono essere integrati sia con pannelli piani vetrati che con tubi sottovuoto.

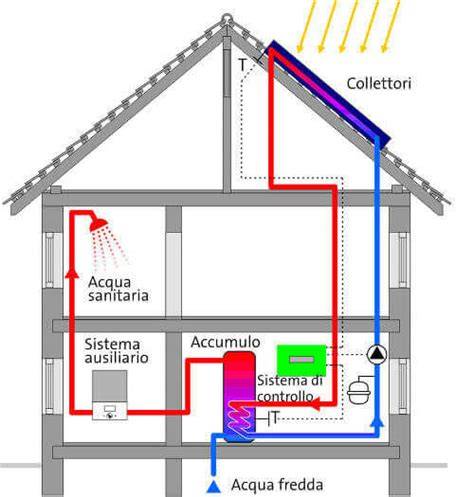

Impianto a Circolazione Forzata
Nel sistema a circolazione forzata, i pannelli solari sono installati sul tetto, mentre il serbatoio di accumulo può essere posizionato all'interno dell'abitazione, in un locale dedicato. Per garantire la circolazione del fluido termovettore tra i pannelli e il serbatoio, viene impiegata una pompa di circolazione.
Questo sistema, che impiega una centralina di controllo per gestire la pompa, offre una maggiore flessibilità di installazione e una ridotta dispersione termica. È ideale per la produzione di acqua calda sanitaria e per l'integrazione al riscaldamento degli ambienti domestici, anche in abitazioni di dimensioni maggiori. Il fluido termovettore, solitamente una miscela di acqua e antigelo (glicole propilenico), viene pompato verso la serpentina del serbatoio di accumulo, dove cede il calore all'acqua sanitaria.
È importante sottolineare che, sebbene l'energia solare sia una fonte preziosa, l'irraggiamento solare da solo potrebbe non soddisfare completamente il fabbisogno di acqua calda di una famiglia, specialmente durante i mesi invernali o in giornate particolarmente nuvolose. Pertanto, gli impianti solari termici vengono spesso integrati con altri generatori di calore, come caldaie, pompe di calore o sistemi a biomassa.
Componenti Principali di un Impianto Solare Termico
Indipendentemente dal sistema di circolazione, un impianto solare termico è generalmente composto dai seguenti elementi:
- Collettore solare (pannello solare termico): Cattura l'energia solare trasformandola in energia termica.
- Serbatoio di accumulo (boiler): Stocca l'acqua calda prodotta, rendendola disponibile per l'uso. Può essere del tipo "a più serpentine" per integrare diversi generatori di calore o "tank in tank" per combinare produzione di ACS e riscaldamento.
- Fluido termoconvettore: Un liquido (spesso una miscela di acqua e antigelo) che circola nei pannelli per trasferire il calore.
- Pompa per la circolazione (nel sistema a circolazione forzata): Spinge il fluido dai collettori al serbatoio.
- Scambiatore di calore: Trasferisce il calore dal fluido termovettore all'acqua sanitaria o di riscaldamento.
- Centralina di controllo: Gestisce il funzionamento del sistema, attivando la pompa o altri generatori di calore quando necessario.
- Valvola deviatrice: Utilizzata nei sistemi combinati per indirizzare il flusso d'acqua verso il circuito solare o verso un generatore di calore ausiliario.
Vantaggi dell'Impianto Solare Termico
L'installazione di un impianto solare termico offre numerosi benefici, sia economici che ambientali:
- Risparmio Economico: È possibile ottenere un risparmio significativo sui costi energetici per il riscaldamento dell'acqua, che può arrivare fino al 90% in determinate condizioni. Questo vantaggio è ancora più marcato se l'impianto viene integrato in abitazioni ad alta efficienza energetica, come le case in legno.
- Sostenibilità Ambientale: L'utilizzo dell'energia solare contribuisce alla riduzione del consumo di combustibili fossili e delle emissioni di CO2, favorendo un minore impatto ambientale.
- Lunga Durata e Resistenza: Gli impianti solari termici sono generalmente più longevi e resistenti rispetto ai pannelli fotovoltaici.
- Versatilità: Possono essere utilizzati sia per la produzione di acqua calda sanitaria che per l'integrazione al riscaldamento degli ambienti, o persino per il riscaldamento di piscine.
- Incentivi Fiscali: L'installazione di questi sistemi può beneficiare di agevolazioni fiscali e incentivi statali, come il Conto Termico 2.0, che riducono ulteriormente l'investimento iniziale.
Come funziona un pannello solare dall'interno? Ecco come produce elettricità dall'energia del sole
Manutenzione e Installazione
La manutenzione degli impianti solari termici è relativamente semplice. Si consiglia una pulizia dei pannelli almeno una volta all'anno, preferibilmente all'inizio della stagione calda, per garantire la massima efficienza. Durante questa operazione, è opportuno effettuare un controllo generale dello stato del pannello e dell'impianto per identificare eventuali anomalie.
Per quanto riguarda l'installazione, è fondamentale un corretto dimensionamento dei componenti in base alle specifiche esigenze dell'abitazione. L'utilizzo di software di progettazione specifici può supportare questa fase, garantendo la configurazione ottimale dell'impianto.
La scelta tra un sistema a circuito aperto (dove l'acqua sanitaria circola direttamente nei pannelli) e uno a circuito chiuso (con un fluido termovettore) dipende da fattori climatici e dalle specifiche esigenze. I sistemi a circuito aperto, come quelli a circolazione naturale, sono più semplici ed economici ma meno adatti a climi con temperature rigide a causa del rischio di congelamento. I sistemi a circolazione forzata, con circuito chiuso, offrono maggiore flessibilità e protezione dal gelo.
In sintesi, un impianto solare termico rappresenta una soluzione efficiente ed ecologica per la produzione di acqua calda e il riscaldamento, offrendo significativi vantaggi economici e ambientali.
