Le funivie rappresentano un'affascinante soluzione ingegneristica per superare dislivelli significativi, consentendo il trasporto di persone in modo efficiente e, solitamente, sicuro. Sebbene il loro funzionamento possa apparire semplice, esso si basa su un sistema ben orchestrato di cavi, meccanismi e tecnologie avanzate. Comprendere il principio di funzionamento di queste infrastrutture è fondamentale per apprezzarne la complessità, l'evoluzione tecnologica e l'importanza cruciale della loro manutenzione e sicurezza.
Principi Fondamentali delle Funivie
Il concetto alla base del trasporto su funi è antico, ma la moderna funivia, come mezzo di trasporto pubblico, ha iniziato a svilupparsi all'inizio del XX secolo. Le funivie sono generalmente classificate come impianti a moto continuo, dove la movimentazione dei carichi avviene lungo una via di corsa ad anello chiuso, sempre nella stessa direzione di marcia. Tipicamente, una funivia è costituita da due veicoli (cabine o ovetti) che percorrono la linea di corsa in verso opposto, sostenuti da funi portanti e mossi da una fune traente.
Tipologie di Funivie
Esistono diverse configurazioni di funivie, che si differenziano principalmente per il numero di funi utilizzate:
- Funivie Bifune: Utilizzano una fune portante e una fune traente. Sono ideali per distanze maggiori e portate più elevate.
- Funivie Trifune: Impiegano due funi portanti e una fune traente. Questa configurazione offre maggiore stabilità in presenza di vento forte e permette di superare campate più lunghe, rendendole adatte a tracciati molto esposti e con notevoli dislivelli.
Entrambe le tipologie possono essere dotate di morsa automatica, una tecnologia sviluppata negli anni '80 che permette di agganciare e sganciare le cabine alle funi nelle stazioni in modo automatico, facilitando l'imbarco e lo sbarco dei passeggeri senza dover fermare l'impianto.
Componenti Chiave di una Funivia
Il funzionamento di una funivia si basa sull'interazione di diversi componenti essenziali:
Le Funi
Le funi sono il cuore pulsante di ogni impianto a fune. Si distinguono principalmente in:

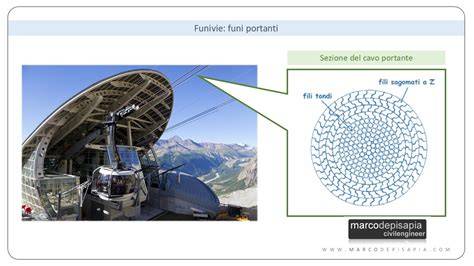

- Funi Portanti: Sono cavi robusti e fissi che fungono da binari su cui scorrono le cabine. La loro funzione primaria è sostenere il peso delle cabine e fornire una via di corsa stabile. Sono ancorate saldamente alle stazioni di partenza e arrivo e sono progettate per sopportare carichi elevati e le sollecitazioni ambientali. Il diametro di una fune portante può arrivare fino a 8 centimetri, e il suo peso può essere considerevole, circa 16 kg/m per un diametro di 54 mm.
- Fune Traente: Questa fune, ad anello continuo, è movimentata da un motore situato in una delle stazioni e ha il compito di trascinare le cabine lungo il percorso. Il suo movimento alternato assicura il funzionamento a "va e vieni". Il diametro della fune traente varia solitamente tra i 2 e i 5 centimetri, e può avere un peso notevole, come i 26 tonnellate menzionati per un impianto specifico.
- Funi di Soccorso: Sistemi ausiliari utilizzati per raggiungere e soccorrere le cabine in caso di emergenza o blocco improvviso.
La struttura delle funi, composta da trefoli di acciaio intrecciati, garantisce una notevole resistenza. La loro integrità viene verificata attraverso controlli visivi e, soprattutto, tramite controllo magnetoscopico. Questo metodo sfrutta il campo magnetico generato dalla fune: eventuali difetti interni o fili tranciati alterano l'onda elettromagnetica di ritorno, evidenziando anomalie da indagare.
I Piloni di Sostegno
Lungo il percorso, le funi sono sorrette da strutture verticali chiamate piloni di sostegno. Questi elementi sono fondamentali per mantenere l'altezza delle funi, gestire i cambi di pendenza e garantire la stabilità del sistema. Possono essere imponenti strutture, come un traliccio di 54 metri piantato nel permafrost, ancorato in profondità con carotaggi e cavi cementati nella roccia.

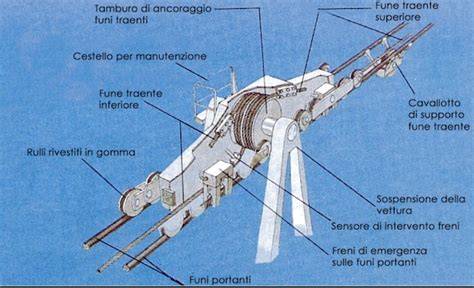

I Carrelli
I carrelli sono i meccanismi che collegano le cabine alle funi portanti. Scorrono lungo le funi portanti, permettendo il movimento delle cabine. Nelle funivie moderne, i carrelli sono dotati di sistemi di aggancio automatico che facilitano l'imbarco e lo sbarco.
Le Cabine
Le cabine sono le vetture che trasportano i passeggeri. La loro capacità varia a seconda del tipo di impianto, potendo ospitare da poche persone fino a 35-40 passeggeri. Sono progettate per resistere alle condizioni ambientali e per garantire la sicurezza degli occupanti.
Il Sistema di Trazione e Frenatura
Il movimento della fune traente è generato da potenti motori elettrici, collegati a riduttori e stabilizzati da grandi volani. La potenza complessiva varia in base alla dimensione e alla pendenza dell'impianto. Un aspetto innovativo è la frenata rigenerativa: durante la discesa a pieno carico, i motori agiscono come generatori, reimmettendo energia nella rete elettrica e trasformando il consumo in produzione.

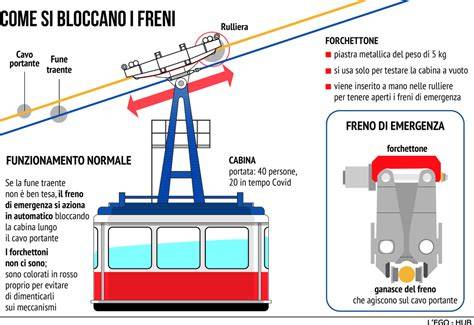

La sicurezza è ulteriormente garantita da sofisticati sistemi frenanti d'emergenza, progettati per attivarsi automaticamente in caso di anomalie, come la rottura del cavo traente o velocità eccessiva. Questi sistemi prevedono l'intervento di ganasce in acciaio che serrano la fune portante.
Sicurezza e Manutenzione
La sicurezza è l'aspetto più critico nel funzionamento delle funivie. Per questo motivo, gli impianti sono dotati di una ridondanza capillare di sistemi di sicurezza.
Sistemi di Sicurezza Avanzati
Le funivie moderne implementano diverse misure di sicurezza:
- Consenso di Marcia: Le cabine si muovono solo se entrambe le vetture e la stazione a monte forniscono il consenso a procedere e se tutte le funi sono correttamente isolate.
- Controllo della Velocità e del Vento: Sistemi automatici arrestano l'impianto se la velocità del vento supera una soglia limite (rilevata da anemometri) o se la velocità delle cabine eccede i parametri di sicurezza.
- Freni di Emergenza: Progettati per bloccare immediatamente le cabine in caso di anomalie critiche.
- Sistemi Anti-Rottura Cavo: In caso di rottura del cavo traente, su quello portante dovrebbe scattare un sistema di emergenza che blocca l'impianto.
L'Importanza della Manutenzione
La complessità di un impianto a va e vieni sottolinea l'importanza cruciale di manutenzioni rigorose e controlli periodici. Ogni componente, dai cavi ai meccanismi di trazione e frenatura, deve essere ispezionato e mantenuto secondo standard elevati. Le revisioni generali, che coinvolgono un'analisi approfondita dell'intero impianto, vengono effettuate a intervalli regolari (ogni 15, 20 o 30 anni a seconda dell'anzianità dell'impianto).
I controlli giornalieri, settimanali e annuali sono di competenza della società di gestione, mentre la manutenzione straordinaria e ordinaria ricade sui costruttori o aziende specializzate. Il controllo magnetoscopico delle funi, eseguito regolarmente, è fondamentale per prevenire cedimenti.
Normativa Tecnica
In Italia, la progettazione e la realizzazione degli impianti a fune sono regolate dal Decreto Ministeriale 172 del 18 giugno 2021, che integra le norme europee e nazionali vigenti. Questo documento definisce tutti gli aspetti tecnici, dalle fondazioni delle stazioni alla tensione e freccia delle funi, garantendo un quadro normativo per la sicurezza.
Aspetti Ingegneristici e Sfide
La progettazione di impianti a fune richiede competenze ingegneristiche specifiche, che vanno oltre la progettazione di edifici ordinari. Concetti come la funicolare (il profilo ideale di una fune sospesa sotto carico) sono fondamentali per analizzare le sollecitazioni sui cavi, che includono il peso proprio del cavo, il peso delle cabine e le forze esterne come il vento.
Le forti escursioni termiche impongono l'utilizzo di sistemi di contrappeso o tensionamento per mantenere costante la tensione nei cavi. Inoltre, è essenziale considerare il fenomeno della risonanza, dove vibrazioni indotte dal vento o dal passaggio delle cabine possono portare ad ampiezze crescenti, con potenziali conseguenze catastrofiche, come nel caso del crollo del Ponte di Tacoma.
Giga strutture - 07 Il ponte sospeso sull'artico
La progettazione di tali sistemi, pur rappresentando una nicchia nel campo dell'ingegneria, è di vitale importanza per garantire un trasporto efficiente e, soprattutto, sicuro per milioni di persone.
